CARACTERÍSTICAS:

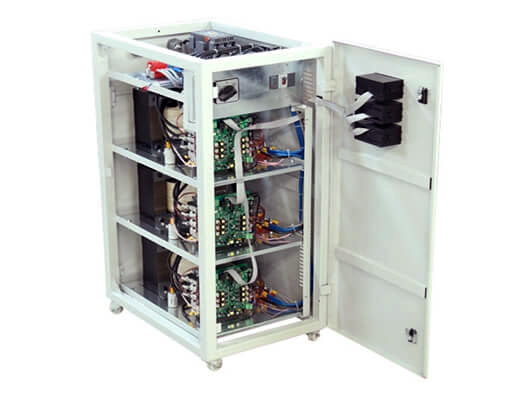

Estos estabilizadores estáticos trifásicos están diseñados para la industria y se caracterizan por su gran velocidad de corrección ante las variaciones de la red, cuentan con un gran número de protecciones y ello los hace muy eficaces. Disponemos de una amplia gama de potencias que van de 3kVA a 3.200 kVA.

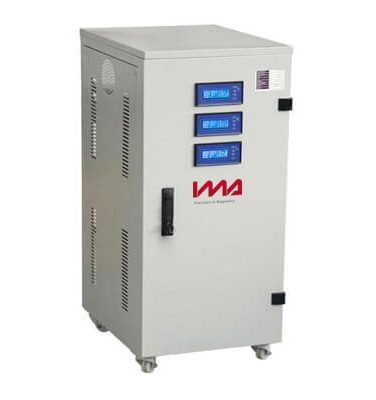

Los estabilizadores estáticos trifásicos de IMA son apropiados para un amplio grupo de procesos industriales. Disponen de una pantalla LCD de cuatro líneas donde se puede visualizar información de todos los parámetros eléctricos de forma individual por cada fase.
Características Técnicas:
| PARÁMETROS DE ENTRADA |
| Número de fases de conexión de entrada |
3 + 1 Fases |
| Tiempo de trabajo continuo a plena carga 0 ... 105% |
Continuo <7/24 |
| Rango de voltaje de entrada |
>0V - 450V< Fase Neutral |
| Rango de operación de voltaje de alimentación |
>65V - 290V< Fase Neutral |
| Rango de voltaje de protección de suministro |
>45V - 300V< Fase Neutral |
| Rango de corrección de entrada |
>90V - 290V< Fase Neutral |
| Frecuencia de operación |
>47V a 63V< 50Hz |
| Velocidad de corrección = segundos / frecuencia |
Frecuencia = 50 = 20ms / Frecuencia = 60 = 16,66ms |
| Cambio de Thristor controlado |
Regulador estático |
| AMBIENTAL |
| Temperatura |
0 > -40ºC < +55ºC |
| Humedad relativa |
<96% |
Condensado |
| Altura de trabajo |
<3.000m |
3Km |
| Clase de protección |
IP 21 |
| PANTALLA LCD |
| Voltaje de entrada, voltaje de salida, porcentaje de carga de salida, estado del regulador e información de errores, advertencia de sobrecarga, advertencia de sobrecalentamiento, advertencia de fallos de entrada, advertencia de fallos de salida. |
4 x 20 - 1pcs |
| INDICADOR DE VISUALIZACIÓN E INFORMACIÓN DE SEGUIMIENTO |
| Versión de software, fecha de software, número de paso, número de módulo, número de garantía, seguimiento de fallas, conteo de errores, causa del error, horas totales de trabajo. |
Seleccionando con el botón Menú |
| Establecer todos los parámetros |
Con el botón de menú |
| Tiempo de trabajo mínimo perfecto |
61320 horas |
| Número de seguimiento de errores con discreción circular |
65535 piezas |
| Tiempo de monitoreo de los errores por observación circular |
7 años |
| Errores en la memoria EEPROM |
1024 bits |
| PARÁMETROS DE SALIDA |
| Todo tipo de cargas |
Si |
| Sobrecarga permitida <400% |
10 ms |
| Sobrecarga permitida <200% |
1000 ms |
| Sobrecarga permitida <150% |
60 segundos (1 minuto) |
| Sobrecarga permitida <125% |
180 segundos (3 minutos) |
| Carga continua <105% |
<7/24 |
| Corriente de entrada Amperle Máx. |
Kva / voltaje de entrada mínimo - 10KVA / 165V = 60,6 Amp. |
| Factor de cresta |
5:1 |
| Cantidad de pasos estáticos |
3x3=6 Thyristor (9 steps) |
| Cantidad de pasos estáticos |
4x4=8 Thyristor (16 steps) |
| Cantidad de pasos estáticos |
5x5=10 Thyristor (25 steps) |
| Cantidad de pasos estáticos |
6x6=12 Thyristor (36 steps) |
| Tolerancia de voltaje de salida 1% - 10% |
La entrada y salida de acuerdo con la necesidad debe seleccionarse una de las tolerancias (1% - 10%) |
| Forma de onda de salida |
Seno puro |
| Factor de potencia (cos f) |
0,8 |
| Hora de recogida |
6 segundos - Menú 0 - 300 seg. |
| Rendimiento bajo carga |
96% |
| Protección actual |
Protección con fusible en entrada o salida, con protección electrónica contra sobre-corriente por microprocesador (3 piezas) |
| Protección de bajo voltaje |
Voltaje de salida - 10% / 220V - 10% = 198V |
| Protección de alto voltaje |
Voltaje de salida - 10% / 220V - 10% = 242V |
| Ruido acústico (1m de distancia) |
<-55 db |
| Sistema de refrigeración |
Sistema de ventilador inteligente +55 oC (Disponible) |
| Cambiador de polos V-Carga con interruptor |
Disponible |
| Bypass automático |
Disponible |
| Conexión de salida y entrada |
Con terminal apropiado en la carcasa |
