Transformadores de Uso Clínico - Sistemas Eléctricos

Descripción

Los transformadores de uso clínico están fabricados para garantizar la máxima seguridad de los pacientes en cualquier zona del hospital. Su trabajo consiste en aislar el suministro eléctrico externo de la alimentación de los diferentes utensilios y maquinaria utilizados en medicina y con ello garantizar al máximo la seguridad del paciente.

Estos transformadores cuentan con un aislamiento reforzado superior a 5 kv. Cuentan con bobinados totalmente independientes, así mismo incorporan una pantalla electrostática para su derivación tierra.

Características Técnicas:

Concepto	Valores
Aislamiento	Clase F
Frecuencia	50-60Hz
Tipo de protección	IP-00
Temperatura ambiente máxima	45ºC
Tipo de cobre	HC-210º
Rigidez dieléctrica	>5000v
Corriente de fuga	<0,5 mA
Tensión primaria II / III	230 / 400
Tensión secundaria II / III	230 / 230

REFERENCIAS:

Los transformadores de uso clínico están clasificados en dos series diferentes. La serie TMUC son transformadores monofásicos y la serie TTUC son transformadores trifásicos.

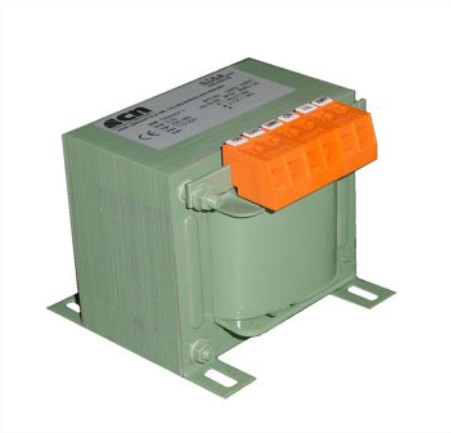

1.Monofásicos

MODELO	POTENCIA	PERDIDAS	Vcc %	ANCHO	FONDO	ALTO	FIJACIÓN	FIJACIÓN	FIJACIÓN	PESO
Ref.	VA	W	UL	A m/m	B m/m	C m/m	D m/m	E m/m	Ø m/m	KG
TMUC-1	1.000	110	4	150	160	175	125	120	7	15
TMUC-1,6	1.600	120	3,7	180	160	200	150	120	7	22
TMUC-2,5	2.500	143	3,3	180	170	200	150	130	7	25
TMUC-3	3.000	172	3,3	195	180	213	162,5	150	8	30
TMUC-4	4.000	187	3,3	195	190	213	162,5	160	8	35
TMUC-5	5.000	213	0,5	240	160	250	200	130	8	38,5
TMUC-7,5	7.500	236	3,4	240	200	250	200	170	8	46,5

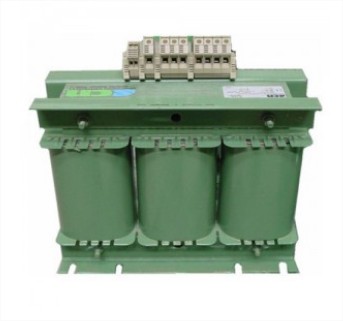

2.Trifásicos

MODELO	POTENCIA	PERDIDAS	Vcc %	ANCHO	FONDO	ALTO	FIJACIÓN	FIJACIÓN	FIJACIÓN	PESO
Ref.	VA	W	UL	A m/m	B m/m	C m/m	D m/m	E m/m	Ø m/m	KG
TTUC-2	2.000	122	5	240	100	250	120	110	8	25
TTUC-3	3.000	176	5	300	120	310	200	90	8	32
TTUC-5	5.000	233	4,6	300	140	310	200	130	8	40
TTUC-7,5	7.500	356	4,5	360	130	360	320	110	8	52,5

Aplicaciones:

Este producto es ideal para garantizar la seguridad en:

Hospitales
Centros sanitarios
Equipos de laboratorio
Quirófanos
UCI
UVI

Observaciones:

Los transformadores para uso clínico están fabricados según la norma CEI 96-2, IEC-742, EN-60742 y los datos indicados pueden ser modificados según necesidad, sin previo aviso.
