Características:
Grado de protección: IP00
Clase térmica: B (130ºC)
Duración ciclo referencia: 2 minutos
Carrera nominal “s”: 10 mm
Incremento de temperatura “DV31″: 70ºC
Trabajo: Tirando/Empujando
Resorte de retorno incorporado: SI
| Factor de marcha ED(%) | 100 | 40 | 25 | 15 | 5 |
| Consumo a 20ºC (W) | 6 | 14 | 24 | 35 | 100 |
| Fuerza mínima (N) | 1.3 | 2.2 | 2.9 | 3.7 | 5.75 |
| T máx de excitación (s) | ∞ | 48 | 30 | 18 | 6 |
| Peso del núcleo móvil (g) | 12 | ||||
| Peso del electroimán (g) | 62 | ||||
| Factor de marcha ED(%) | Tensiones normalizadas | Tensiones bajo demanda | |||||||||||
| VDC | VAC | VDC | VAC | ||||||||||
| 6 | 12 | 24 | 48 | 100 | 125 | 205 | 110 | 230 | Min | Max | Min | Max | |
| 100% | O | O | O | O | O | X | X | X | X | 3 | 110 | X | X |
| 40% | O | O | O | O | O | O | X | X | X | 4 | 165 | X | X |
| 25% | O | O | O | O | O | O | O | X | X | 5 | 220 | X | X |
| 15% | O | O | O | O | O | O | O | X | X | 6 | 230 | X | X |
| 5% | X | O | O | O | O | O | O | X | X | 9 | 230 | X | X |
Leyenda: O= Disponible; X= No disponible
Curva Fuerza-Carrera:
Medidas estándar (mm):
Electroimán bajo tensión.
* Bajo pedido, se pueden suministrar en cualquier otra dimensión.
Observaciones:
- Tensión bajo demanda: Se puede fabricar a cualquier tensión dentro del rango limitado por las tensiones mínimas y máximas.
- Los factores de marcha descritos en la tabla son los normalizados, se puede fabricar a cualquier factor de marcha intermedio.
- Para cualquier variación sobre el montaje de serie consultar.
- Existe la posibilidad de sustituir los terminales por cables de alimentación.
- Se recomienda toma de tierra si las partes metálicas son accesibles.
Denominación para pedido: ER21/C –V ED—% – Posición montaje – Resorte
Ejemplo:
- Tensión nominal: 24Vdc Factor de marcha: ED100%: Posición montaje A: Con resorte:
ER21/C 24Vdc ED100% A RS - Tensión nominal: 12Vdc Factor de marcha: ED15%: Posición montaje C: Sin resorte:
ER21/C 12Vdc ED15% C RN
ATENCIÓN: Cuando se utilicen para la elevación y manipulación de cargas se debe elegir un factor de seguridad mínimo de 3, el peso de la carga debe ser al menos un tercio de la fuerza de mantenimiento.

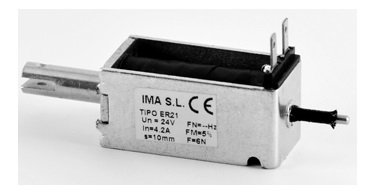

Modelo con terminales Modelo con cables
