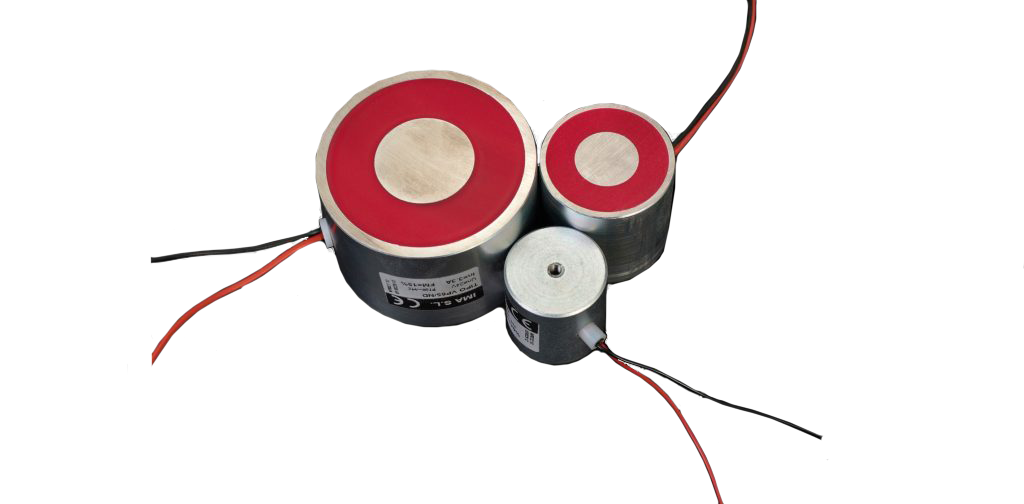

Corriente continua electropermanente:
Estos electroimanes en sus modelos estándar están fabricados a una tensión de 24 vdc, pero sobre demanda se fabrican a cualquier tensión, estos a diferencia de los modelos IMAVEM no precisan de alimentación eléctrica para la generación del campo magnético, esta alimentación solo la utilizaremos para anular el campo magnético y así poder soltar la pieza.
En este caso, el tiempo de conexión eléctrica es muy corto, ya que para desprender la carga solo precisaremos de pulsaciones cortas, también se pueden realizar con coeficientes de trabajos largos o incluso continuos si así se precisa.
Estos electroimanes se utilizan para automatización, robótica, manipulación, seguridad, etc.
También son importantes donde por temas de seguridad se precise una seguridad en el mantenimiento del campo, aunque exista un fallo de suministro eléctrico.
Características:
Grado Protección: IP65
Clase térmica: B (130ºC)
Tensión nominal: 24 VDC
Factor de marcha normalizado: ver tabla
Otras tensiones, ED o tamaños: Consultar
La atracción y la sujeción de las piezas ferromagnéticas es obtenida por imanes permanentes incorporados en la ventosa, con este tipo de ventosas eliminamos el problema de desprendimiento de la carga por fallo en la tensión de alimentación. Además de los imanes incorpora un bobinado que cuando se excita permite soltar la carga, al cesar la tensión la ventosa recupera su fuerza inicial. Cuando se trabaja con cargas suspendidas deberán respetarse las correspondientes normas de seguridad.
Posibilidades de suministro:
Conexión mediante cablecillo:
IMAVP20/ND,IMAVP30/ND, IMAVP40/ND: 2×0,25mm2
IMAVP50/ND, IMAVP65/ND, IMAVP100/ND: 3×0,5mm2
IMAVP150/ND: 2×0,75mm2
Para factores marcha y tensiones diferentes a las normalizadas, variaciones sobre el montaje de serie u otros tamaños consultar.
La siguiente tabla da los valores de a fuerza de mantenimiento (Fm) en función del entrehierro (δL), medido en las siguientes condiciones:
- Electroimán sin tensión.
- Pieza plana (Pieza plana (<3μ de rugosidad) en AºSt37, del espesor indicado en la tabla y dimensiones igual o superior a la cara de atracción).
- Temperatura ambiente 20ºC.
- Bobina estabilizada a su temperatura de régimen.
Para otras condiciones de uso la fuerza (Fm) puede disminuir.
| Modelo |
Código |
P (W) |
ED (%) |
E (mm) |
Entrehierro (mm) δL |
|
| 0 |
0.2 |
0.5 |
Fuerza Magnética Fm (N)
|
| VP-20 |
ELEE01030 |
11.6 |
20 |
1 |
22 |
7 |
1.7 |
| 3 |
39 |
7 |
1.7 |
| 10 |
39 |
7 |
1.7 |
| VP-30 |
ELEE01016 |
25 |
20 |
1 |
46 |
34 |
22 |
| 3 |
181 |
74 |
22 |
| 10 |
181 |
74 |
22 |
| VP-40 |
ELEE01036 |
42 |
15 |
1 |
51 |
36 |
23 |
| 3 |
205 |
89 |
38 |
| 10 |
270 |
89 |
38 |
| VP-50 |
ELEE01018 |
48 |
15 |
1 |
60 |
41 |
34 |
| 3 |
304 |
200 |
95 |
| 10 |
607 |
225 |
110 |
| VP-65 |
ELEE01074 |
80 |
15 |
1 |
70 |
50 |
40 |
| 3 |
374 |
340 |
260 |
| 10 |
1220 |
750 |
400 |
| VP-100 |
ELEE01053 |
75 |
25 |
|
|
|
|
| 3 |
421 |
365 |
338 |
| 10 |
2254 |
1254 |
686 |
| VP-150 |
ELEE01108 |
77 |
40 |
1 |
78 |
46 |
32 |
| 3 |
615 |
475 |
401 |
| 10 |
2205 |
1490 |
1100 |
e (mm): espesor de la pieza a mantener

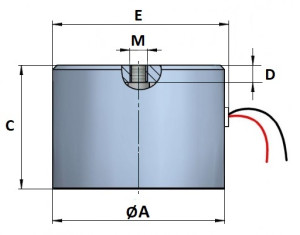

Medidas estándar:
| Modelo |
Código |
Consumo (W) |
ØA |
M |
C |
D |
E |
e |
Peso(kg) |
Frz.(kg) |
Frz.(N) |
Factor Marcha
ED% |
| VP-15 |
ELEE01717 |
8,3 |
15 |
M-3 |
15 |
6 |
18 |
1
3
6 |
0.014 |
3,2
4,8
5 |
32
48
50 |
20 |
| VP-20 |
ELEE01030 |
11,6 |
20 |
M-3 |
25 |
6 |
26 |
1
3
10 |
0.04 |
3,1
5,53
6,03 |
31
55.3
60.3 |
20 |
| VP-25 |
ELEE01720 |
18,2 |
29 |
M-4 |
29 |
6 |
34 |
1
3
6 |
0.083 |
4,5
15,1
15,8 |
45
151
158 |
20 |
| VP-30 |
ELEE01016 |
25 |
30 |
M-4 |
32.5 |
6 |
35.2 |
1
3
10 |
0.13 |
4,6
18,1
18,1 |
46
181
181 |
20 |
| VP-40 |
ELEE01036 |
42 |
40 |
M-5 |
41.7 |
6 |
42.7 |
1
3
10 |
0.28 |
5,1
20,5
27 |
51
205
270 |
15 |
| VP-50 |
ELEE01018 |
48 |
50 |
M-5 |
42.8 |
6 |
52.5 |
1
3
10 |
0,45 |
6
30,4
60,7 |
60
304
607 |
15 |
| VP-65 |
ELEE01074 |
80 |
65 |
M-8 |
45.5 |
8 |
67 |
1
3
10 |
0.74 |
7
37,4
122 |
70
374
1220 |
15 |
| VP-100 |
ELEE01053 |
75 |
100 |
M-10 |
67 |
10 |
102 |
3
10 |
3 |
42,1
225,4 |
421
2254 |
25 |
| VP-150 |
ELEE01108 |
77 |
150 |
M-16 |
65 |
15 |
152 |
1
3
10 |
7.1 |
Importante: el tornillo de amarre no debe sobrepasar la cota D.
*Bajo demanda y especificación expresa se puede fabricar con una protección interna para evitar el sobrecalentamiento en el bobinado debido al no respeto de los tiempos de funcionamiento fijados por los factores de marcha, este sobrecalentamiento puede desimantar los imanes internos o destruir el bobinado alterando el correcto funcionamiento del electroimán.
Observaciones:
Modo de alimentación para anular el campo magnético:
Tensión: 24 Vdc
Polarización: Cable rojo +VDC / Cable negro -VDC
Denominación de pedido: IMAVP–/ND –V ED–%
- Ejemplo 1: IMAVP50/ND ; Tensión nominal: 24 Vdc; Factor de marcha: ED15%; Ref: IMAVP50/ND 24Vdc ED15%
- Ejemplo 2: IMAVP50/ND con protección; Tensión nominal: 24 Vdc; Factor de marcha: ED15%; Ref: IMAVP50/ND_WP 24Vdc ED15%
Se recomienda la toma de tierra si las partes metálicas son accesibles.
Cuando se utilicen para elevación y manipulación de cargas se debe elegir un factor de seguridad mínimo de 3, el peso de la carga debe ser al menos un tercio de la fuerza de mantenimiento.
